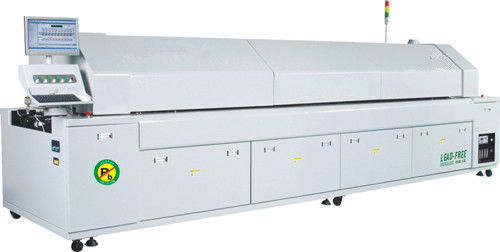

TOP8820N Thiết bị lắp ráp SMT Tự động 10 khu vực Lò nướng không chì miễn phí
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên | lò phản xạ nitơ | Điện áp | 380V / 3 pha |
---|---|---|---|
băng tải trực tiếp | trái sang phải | thời gian khởi động | 15 phút |
Mẫu số | Lò nướng LED Reflow E8 | Trọng lượng | 2100kg |
Công suất định mức | 35KW | ||
Điểm nổi bật | máy pha epoxy,máy hàn sóng |
Thông số kỹ thuật
1. Thân thiện với môi trường
2. Tiết kiệm năng lượng
3. Thiết kế hoàn toàn mới, được xây dựng với chất lượng
4. Thao tác đơn giản
5. Dịch vụ hậu mãi tốt
Lò nướng không chì miễn phí GSD-L10
MẶT HÀNG | THÔNG SỐ KỸ THUẬT |
Hệ thống điều khiển | PC + PLC |
Làm nóng / làm mát | 20 vùng sưởi ấm 2 vùng làm mát |
Chiều dài vùng sưởi ấm | 3250mm |
Phạm vi nhiệt độ | Nhiệt độ phòng-350 ° C |
Độ chính xác nhiệt độ | ± 1 ° C |
Ba nhiệt độ | ± 2 ° C |
Làm mát | Làm mát cưỡng bức (hệ thống làm mát được cấp bằng sáng chế) |
Kích thước PCB | 50 ( W ) -400mm ( W ) |
Một mức độ cao của chuyển PCB | 900 ± 20 mm |
truyền tải | Xích xích & đai lưới |
Hướng truyền | L → R ( R → L ) |
Tốc độ truyền | Điều chỉnh 0-2000mm / phút |
Một loạt các ghi chú theo dõi | 50-500mm |
Chiều rộng ròng | 460mm |
Bảo vệ mất điện | Bộ lưu điện |
Nguồn cấp | Máy bay A3ø 380V 50HZ |
Công suất bình thường / tổng công suất tiêu thụ | 6 / 82KW |
Kích thước (l * w * h) | 5800mm (L) * 1500mm (W) * 1550mm (H) |
Cân nặng | 2250kg |
Đặc trưng:
Giao diện vận hành của windows được thông qua và hai phương pháp điều khiển, bao gồm PC cont ro l và điều khiển khẩn cấp , được thiết kế để đảm bảo an toàn cho thiết bị.
l Cách sưởi ấm tiên tiến giải quyết vấn đề của góc chết có thể phát sinh khi hàn lại.
l Thiết kế bánh xe gió chuyên nghiệp với tốc độ thổi ổn định giúp tránh gió đồng đều khi PCB được làm nóng. Để đạt được hiệu quả hâm nóng hiệu quả nhất.
l Các khu vực có nhiệt độ khác nhau áp dụng lưu thông độc lập với nhau, với phương pháp điều khiển PID độc lập và phương pháp gia nhiệt lên / xuống, để đảm bảo nhiệt độ chính xác và đồng đều của trần lông và công suất nhiệt lớn.
l Lớp bảo quản gia nhiệt sử dụng vật liệu bảo quản nhiệt nhôm silicat chất lượng, có hiệu quả bảo quản tốt và tốc độ gia nhiệt cao. Mất 20 phút để làm nóng nhiệt độ làm việc từ nhiệt độ phòng.
l Động cơ tốc độ cao chất lượng cao đang hoạt động ổn định với độ rung nhẹ và tiếng ồn thấp
l ce na lông được cắm bằng xi lanh và được hỗ trợ bởi thanh an toàn để đảm bảo an toàn và thuận tiện.
l PCB được truyền tải không theo cấp độ với tần số và tốc độ thay đổi và lưới và chuỗi đồng bộ để đảm bảo độ ổn định cao.
l Đường ray dẫn hướng hợp kim nhôm chất lượng đặc biệt được sử dụng và hệ thống nạp nhiên liệu tự động đảm bảo độ chính xác gỡ lỗi của đường ray bang hội cũng như tuổi thọ sử dụng.
l Chức năng của UPS được trang bị để đảm bảo đầu ra PCB bình thường sau khi mất điện và tránh hư hỏng.
l Phần mềm có chức năng mạnh mẽ. Nó có thể đo nhiệt độ của PCB trực tuyến và có thể phân tích, lưu và in dữ liệu và đường cong theo thời gian.
l PC và PLC thông qua Giao thức PC / PP để liên lạc với nhau, đảm bảo hoạt động ổn định và tránh hệ thống ngừng hoạt động. Tự động phát hiện và hiển thị trạng thái làm việc của thiết bị.
l Làm mát không khí cưỡng bức ; Nhiệt độ PCB≤60 ° C.
l Thiết kế lót lông thú đặc biệt , có khả năng giữ nhiệt tốt và tiêu thụ điện năng thấp.
Tính năng sản phẩm:
Máy áp dụng phương pháp gia nhiệt của bảng sưởi nhập khẩu với nhiệt độ cao và hiệu suất bù nhiệt cao, đặc biệt phù hợp để bán các thành phần CSP BGA.
Thiết kế bánh xe gió bằng sáng chế có thể đảm bảo tốc độ gió có thể được điều chỉnh bằng cách chuyển đổi tần số.
Tất cả các vùng nhiệt độ áp dụng các chu kỳ phụ thuộc cưỡng chế điều khiển PID và kiểu lên xuống nhiệt độ, làm cho nhiệt độ của lò chính xác với công suất nhiệt lớn.
Việc sưởi ấm rất nhanh, chỉ mất chưa đến 30 phút nhiệt từ nhiệt độ bình thường đến nhiệt độ làm việc.
Cung cấp năng lượng cho động cơ tốc độ cao nhập khẩu với chất lượng cao, gió nóng được tạo ra ổn định, không có rung và tiếng ồn.
Nắp trên của lò được nâng lên bằng tay cầm điện, an toàn và đáng tin cậy.
Băng tải song song inphase của chuỗi và lưới thông qua điều chỉnh tốc độ bước ít hơn.
Đường đua được làm bằng hợp kim nhôm đặc biệt với độ chính xác độ cứng cao và hệ thống làm đầy dầu bôi trơn chuỗi cường độ.
Chức năng bảo vệ tắt nguồn của UPS đảm bảo đầu ra bình thường của bo mạch PCB mà không bị hỏng sau khi tắt nguồn.
Hệ thống kiểm soát phần mềm lập trình mạnh mẽ, Nó có thể phát hiện nhiệt độ trực tuyến của PCB và có thể phân tích, lưu và nhập
đường cong dữ liệu.
Giao thức MODBUS được thông qua trong giao tiếp PC và PLC hoạt động ổn định mà không cần dừng hệ thống.
Tự động theo dõi và hiển thị tình trạng làm việc của lò, thông số của lò có thể được sửa đổi bất cứ lúc nào.
Thiết kế hàn đặc biệt, tiết kiệm nhiệt độ tốt nhất, tiêu thụ điện năng thấp nhất trong cùng lĩnh vực.
Buộc làm mát nước nhanh chóng và đồng đều, tốc độ có thể được kiểm soát bằng cách chuyển đổi tần số, không có sự phục hồi nhiệt độ làm cho
điểm hàn mịn và sáng.
Lưu lượng kế nitơ cho phép bạn biết thông lượng nitơ bất cứ lúc nào.
Nhanh chóng trích xuất oxy và sạc bằng nitơ có thể cung cấp nitơ có độ tinh khiết cao một cách dễ dàng.
Công nghệ chống rò rỉ nitơ dọc để ngăn chặn sự rò rỉ nitơ.
Mẫu TOP7720N TOP8820N TOP1020N
Làm nóng một phần của các tham số
Khu vực sưởi ấm Top7 / bottom7 Top8 / bottom8 Top10 / bottom10
Chiều dài vùng sưởi ấm 2625mm 3000mm 3750mm
Số lượng vùng làm mát Top2 / bottom2
Hệ thống băng tải
Chiều rộng tối đa của PCB Rail loại 400mmMesh loại đai 450mm
Phạm vi điều chỉnh đường sắt 50-400mm
Hướng băng tải L → R (R → L)
Loại cố định của ray trước đường sắt cố định (Tùy chọn: cố định đường ray phía sau)
Băng tải chiều cao lưới 880 ± 20 mm, xích 900 ± 20 mm
Băng tải loại Chaim + Lưới
Tốc độ băng tải 300-2000mm / phút
Hệ thống điều khiển
Công suất 3 pha 5 (380V 50 / 60Hz)
Sức mạnh khởi động 38Kw 45Kw 58Kw
Hoạt động xấp xỉ.10Kw Xấp xỉ.12Kw Xấp xỉ.15Kw
Thời gian làm nóng khoảng 20 phút
phạm vi của phòng kiểm soát nhiệt độ Nhiệt độ ature-350 ℃
Kiểm soát nhiệt độ Máy tính đầy đủ PID đóng - điều khiển vòng lặp, ổ SSR
Điều khiển nhiệt độ LCD PC + PLC
Kiểm soát nhiệt độ chính xác ± 1oC
Lỗi phân phối nhiệt độ PCB ± 1-2oC
Tiêu chuẩn phương pháp làm mát: Loại không khí cưỡng bức (Tùy chọn: Máy làm lạnh nước)
Báo động bất thường Nhiệt độ bất thường (Nhiệt độ cực cao / cực thấp)
Bảng thả đèn báo động: Hâm nóng màu vàng, Xanh lục-Bình thường; Đỏ-Bất thường
Kích thước và trọng lượng máy
Trọng lượng xấp xỉ.2000Kg Xấp xỉ.2200Kg Xấp xỉ.2500Kg
Kích thước (mm) L × W × H L49000 × W1400 × H1600 L5200 × W1400 × H1600 L6000 × W1400 × H1600
Khối lượng xả 10 khối / phút 2 kênh 180MM
Bộ phận nitơ
Hệ thống nitơ (RFN-820) / Thông lượng nitơ: 20-30m3 / giờ Mật độ oxy: 500-800ppm
Hệ thống làm mát bằng nước bên ngoài Công suất: 3P Tốc độ làm mát: ℃6 ℃ giây
