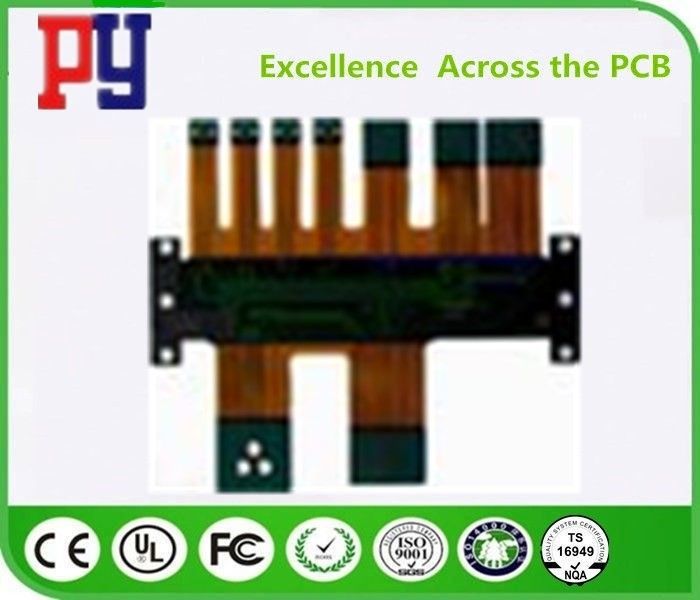

Polyimide Rigid Flex PCB Bảng mạch in Fr4 Vật liệu cơ bản với Osp

PCB cứng nhắc

Giới thiệu sản xuất

Bảng mạch in flex cứng là bảng sử dụng kết hợp các công nghệ bảng linh hoạt và cứng trong một ứng dụng. Hầu hết các bảng flex cứng bao gồm nhiều lớp chất nền linh hoạt được gắn vào một hoặc nhiều bảng cứng bên ngoài và / hoặc bên trong, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế ở trạng thái uốn không đổi và thường được tạo thành đường cong uốn trong quá trình sản xuất hoặc lắp đặt.

Thiết kế flex cứng là thách thức hơn so với thiết kế của môi trường bảng cứng điển hình, vì các bảng này được thiết kế trong không gian 3D, cũng mang lại hiệu quả không gian cao hơn. Bằng cách có thể thiết kế theo ba chiều, các nhà thiết kế flex cứng có thể xoắn, gập và cuộn các tấm ván linh hoạt để đạt được hình dạng mong muốn cho gói ứng dụng cuối cùng.

Quy trình sản xuất

Cho dù sản xuất một nguyên mẫu flex cứng hoặc số lượng sản xuất đòi hỏi chế tạo PCB cứng quy mô lớn và lắp ráp PCB, công nghệ này đã được chứng minh và đáng tin cậy. Phần PCB linh hoạt đặc biệt tốt trong việc khắc phục các vấn đề về không gian và trọng lượng với mức độ tự do không gian.

Xem xét cẩn thận các giải pháp cứng nhắc và đánh giá đúng các lựa chọn có sẵn ở giai đoạn đầu trong giai đoạn thiết kế PCB cứng nhắc sẽ mang lại lợi ích đáng kể. Điều quan trọng là nhà chế tạo PCB cứng nhắc có liên quan sớm trong quá trình thiết kế để đảm bảo các phần thiết kế và fab được phối hợp và để tính đến các biến thể sản phẩm cuối cùng.

Giai đoạn sản xuất flex cứng cũng phức tạp và tốn thời gian hơn chế tạo ván cứng. Tất cả các thành phần linh hoạt của lắp ráp flex cứng có quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng.

Các ứng dụng

PCB linh hoạt cứng nhắc cung cấp một loạt các ứng dụng, từ hệ thống vũ khí quân sự và hàng không vũ trụ đến điện thoại di động và máy ảnh kỹ thuật số. Càng ngày, chế tạo bảng flex cứng đã được sử dụng trong các thiết bị y tế như máy tạo nhịp tim vì khả năng giảm không gian và trọng lượng của chúng. Những lợi thế tương tự cho việc sử dụng PCB cứng nhắc có thể được áp dụng cho các hệ thống kiểm soát vũ khí và vũ khí quân sự.

Trong các sản phẩm tiêu dùng, flex cứng không chỉ tối đa hóa không gian và trọng lượng mà còn cải thiện đáng tin cậy, loại bỏ nhiều nhu cầu đối với các mối hàn và hệ thống dây điện mỏng manh, dễ bị hỏng. Đây chỉ là một số ví dụ, nhưng PCB flex cứng có thể được sử dụng để mang lại lợi ích cho hầu hết các ứng dụng điện tiên tiến bao gồm thiết bị thử nghiệm, công cụ và ô tô. Không chắc chắn những gì công nghệ cần được sử dụng cho dự án của bạn? Gọi cho các chuyên gia của chúng tôi và chúng tôi có thể giúp bạn tìm hiểu xem bạn cần công nghệ PCB cứng, flex hoặc HDI.
