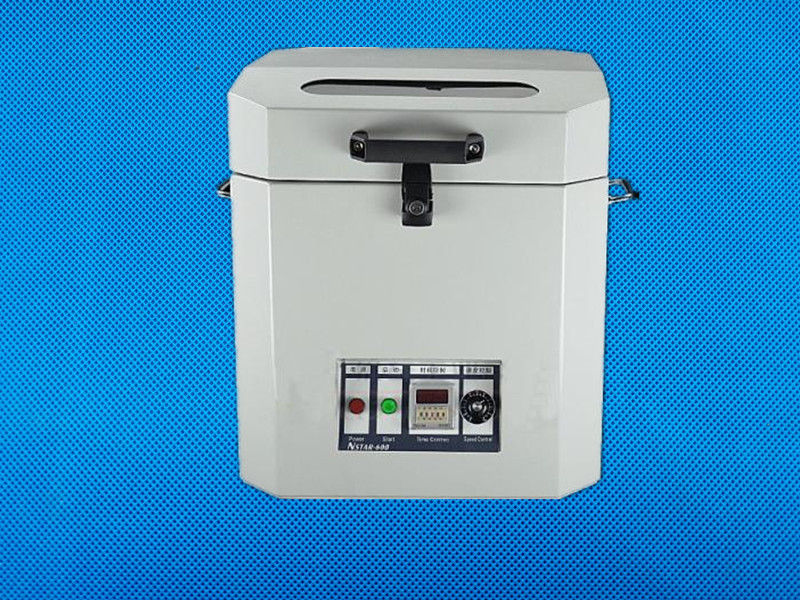

PCB lắp ráp PCB Thiết bị lắp ráp Tin Máy trộn kem / Máy hàn dán

Fe chính

1. Giới thiệu
Cuộc cách mạng của lực ly tâm được tạo ra bởi máy trộn dán tự động, lực tạo ra bởi góc quay của trục quay và góc 45 độ, Bể nằm ở đầu trên của chuyển động dán xuống liên tục, Nằm ở dưới cùng của Đường ống đến bể phía trên dán xung quanh chuyển động, hình thành một hành động khuấy kiểu phễu lốc xoáy, tạo ra một hỗn hợp mịn và làm mềm, khử khí đạt độ nhớt thích hợp sau khi trộn bột có độ ẩm tốt, độ đồng đều khuếch tán, hiệu quả in tuyệt vời, để đạt được hiệu suất tốt nhất của hàn nóng chảy lại khi. Đặc điểm của nó như sau:

A, Trộn không yêu cầu rút băng trước.
B, Mạch điều khiển đặc biệt, thời gian trộn và tốc độ có thể được điều chỉnh, dễ vận hành.
C, Dán xoay 45 độ, dọc theo hướng trục, không được gắn vào nắp bể.
D Chạy trơn tru, ít tiếng ồn, với nhiệt độ tự nhiên trong quá trình trộn, tác dụng loại bỏ bọt khí.
E, Dán nồi mà không cần mở nắp, tiện lợi, an toàn, thích hợp cho nhiều loại kẹp dán nồi khác nhau.
F, Không có nước, không phá hủy hình dạng của thiếc.
G, Nguồn đơn 220 V, với thiết bị an toàn, để đảm bảo an toàn cá nhân

2, Cài đặt
A, Tháo bao bì, đọc kỹ hướng dẫn này. Tay của anh ta ở dưới cùng của vị trí máy chủ đề cập đến máy chủ, đúng hướng, và đặt một yêu cầu mặt đất ổn định vững chắc.
B, Vui lòng kiểm tra việc sử dụng các thông số kỹ thuật của máy (AC220V) và thông số kỹ thuật điện áp của thành phố.
C, Mở khóa, mở nắp máy, thiết bị vận hành cách mạng theo chiều kim đồng hồ và đồ gá nên được dán nhiều nồi hơn để xoay tương ứng.
D, Xác nhận nguồn điện là chính xác và công tắc nguồn ở vị trí tắt / tắt ..
E. Vì chất lượng của chất hàn và điều kiện làm lạnh, điều chỉnh thời gian của bảng được đặt thành thời gian trộn tốt hơn.
F, Để dừng hoạt động của máy, theo nguồn điện để mở phím, dừng và hủy hoạt động.
3, Vấn đề cần chú ý
Nghiêm cấm hoạt động trong trường hợp mở nắp hoặc nắp máy., Sản xuất chạy sau khi máy mở nắp, phải đợi máy dừng hoàn toàn rồi mới mở. Sẽ có một số rung khi máy đang di chuyển. Vì vậy, máy phải được đặt ở nơi ổn định và chắc chắn. Nếu máy chạy một lần rung quá mức bất thường quá mức, Tắt ngay lập tức, Sau khi máy ngừng chạy, sau đó Mở kiểm tra bìa, được loại trừ.
4, Thông số thiết bị
Điện áp làm việc: AC220V (60HZ) 40W
Tốc độ chạy: lần đầu tiên: 1400RPM: lần thứ hai: 400RPM
Kích thước: 410 * 410 * 490MM (WDH)
Trọng lượng tịnh / tổng trọng lượng: 40kg / 45kg
thời gian cài đặt: 0,1-9,9 giây, điều chỉnh 0,1S mỗi lần.
10-30 giây, điều chỉnh 1.0S mỗi lần
5, Bước vận hành
Bước 1: Mở nắp khóa và đậy nắp, sau đó xác nhận
Điều đó không có những thứ khác bên trong.

Bước 2: lấy ra miếng dán hàn và thuốc giảm đau (500g)

Bước 3: Đặt miếng dán hàn và đối lưu vào nồi. (Đánh dấu: Nếu tối đa hai nồi cùng một lúc, nó cần phải loại bỏ các đối trọng)

Bước 4: vui lòng xoay một vòng bằng tay, xác nhận rằng không tác động lẫn nhau. sau đó đóng nắp và mở công tắc nguồn.

Bước 5: Đặt thời gian tối đa tốt hơn, 5 phút để tham khảo (Đánh dấu: bộ điều khiển thời gian: H-giờ, M-Phút, S-giây, nó hiển thị 05M00, điều đó ổn)

Bước 6: Nhấn phím bắt đầu sau, đèn làm việc sẽ sáng, sau đó bộ trộn dán hàn bắt đầu tự động tối đa dán hàn cho đến khi hoàn thành, sau đó tự động bước.

Bước 7: Trộn hoàn toàn sau, nhấn phím bắt đầu và đóng công tắc
6, Bảo trì
Máy trộn dán hàn là máy nhỏ chính xác, do đó cần phải thường xuyên bảo trì, kéo dài tuổi thọ.
A, Cần sử dụng ổ bi kín hoàn toàn, Máy cần được giữ sạch
B, Spin thiết bị dây đai hàng không bền, Nếu có bất kỳ thiệt hại để thay thế kịp thời
7, Đánh dấu
Nếu bạn cần cùng lúc hai thùng trộn bột hàn, Để xác nhận rằng trọng lượng của nó gần bằng nhau, Chênh lệch không quá 50g, Nếu bạn chỉ cần một nồi hỗn hợp dán theo trọng lượng của miếng dán hàn để chọn 500g đối trọng , Hoặc với một nồi hàn phế liệu rỗng vào trọng lượng tương đương hoặc các vật phẩm khác khi cân trọng lượng. Để dừng hoạt động của máy, theo nguồn điện để mở phím, dừng và hủy thao tác. Hoạt động để mở nắp máy , cơ hội này sẽ tự động dừng chạy, nắp trên được che lại sau khi thực hiện thao tác trộn, không cần nhấn công tắc nguồn
