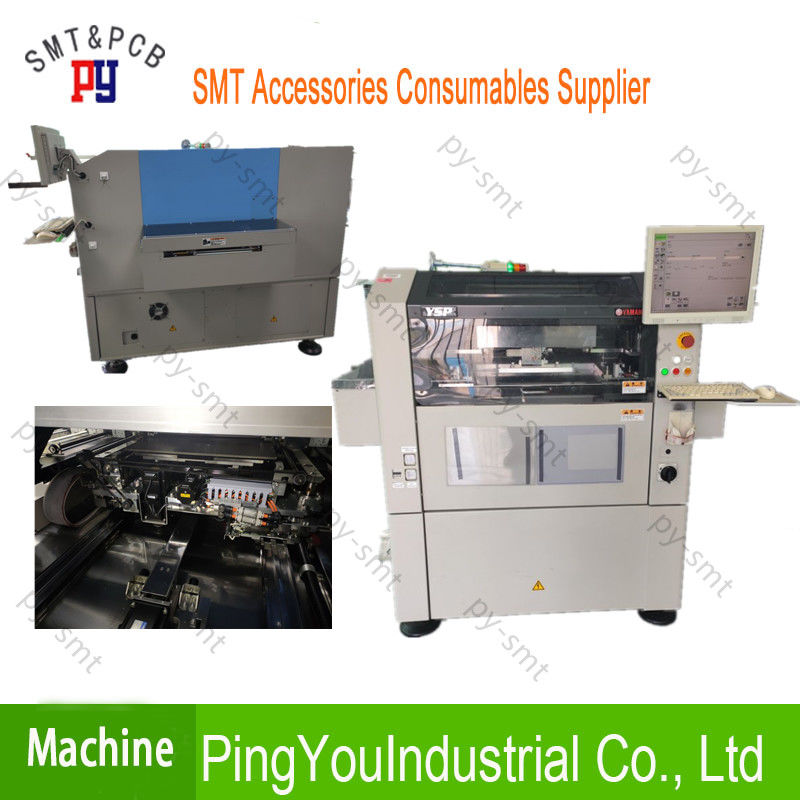

Thiết bị lắp ráp bằng thép không gỉ SMT Máy in màn hình hàn YSP

Máy in màn hình hàn YSP với độ chính xác hoàn hảo do được sử dụng chính hãng

Máy in màn hình PCB YSP KHT-000

Máy in màn hình hàn YSP với độ chính xác hoàn hảo do được sử dụng chính hãng

Máy in màn hình tốc độ cao của Yamaha với độ chính xác hoàn hảo do đầu 3S nguyên bản của YAMAHA tự động điều chỉnh góc vắt (với khoảng cách 1 độ) trong khoảng từ 45 đến 65 độ.

Độ chính xác cao Speen

Máy in đa năng cao cấp

11 giây / chu kỳ * Line-khéo

Khả năng in tốc độ cao

3σ: +/- 0,005mm

Độ lặp lại của định vị

Hệ thống PSC

(PSC: Kiểm soát ổn định in)

Đầu 3S

(3S: Xoay đơn Squeegee)

In biến góc tấn công

Khu vực pringint L600mm áp dụng

Hệ thống ngõ kép của Yamaha áp dụng

Khả năng in tốc độ cao 9,5 giây / chu kỳ

Độ chính xác in ướt: ± 25 mm (6σ)

Độ chính xác khả năng lặp lại định vị: ± 12,5 m (6σ)

Bút chì lên đến L 750 x W 750 mm

Thông tin đầu in:

- Đầu 3S (3S = Squeezee Single)

- Tốc độ vắt: 2 đến 200 mm / giây

- Lực nhấn của Squeegee: 5 đến 200 N +/- 2N (điều khiển phản hồi)

- Góc tấn công in biến của Squeegee: 45 đến 65 độ

- Chất liệu lưỡi dao ép: Kim loại hoặc Urethane

Tùy chọn:

- Camera kiểm tra in 2D

- Hệ thống chân không PCB

- Hệ thống UPS

- Hệ thống PSC (PSC: Kiểm soát ổn định in)

- Bộ điều khiển nhiệt độ

- Đo khối lượng cuộn Paste

- Phần mềm: Công cụ nhà máy YAMAHA

Kích thước máy:

- với băng tải bình thường: L 1.640 mm x W 1.640 mm x H 1.400 mm

- với băng tải mở rộng lối ra: L 1.973 mm x W 1.640 mm x H 1.400 mm

Trọng lượng máy: 1.500 kg

YSP (Kiểu: KHT-000)

Áp dụng PCB L510xW460mm đến L50xW50mm

Áp dụng cho in L600mm diện tích dài hơn vận chuyển PCB dài hơn L610mm

Đầu in Đầu 3S (được đặt tên theo Swing Single Squeegee)

Để tải vắt, có thể chọn từ vắt kim loại hoặc urethane

Độ chính xác in Độ chính xác in (3σ) +/- 0,025mm

Độ chính xác cho căn chỉnh lặp lại (3σ): +/- 0,005mm

Thời gian chu kỳ 11,0 giây (đối với in bình thường trong điều kiện tối ưu của chúng tôi)

Kích thước st áp dụng L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm * 1 L550x W650 mm * 1

Kích thước PCB tối đa L510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

Bộ nguồn 3 pha AC 200/208/220/240/380/400/416 V +/- 10%

Nguồn cung cấp không khí 0,45MPa

Kích thước bên ngoài L1,640mmxW1,640mmxH1,400mm (không bao gồm hình chiếu)

Weigh Approx. Cân nặng xấp xỉ. 1,600kg 1.600kg

Những giấy nến kích thước cần thêm bộ sửa chữa và thay thế vòi làm sạch.

Thông số kỹ thuật và ngoại hình có thể thay đổi mà không cần thông báo trước.

VAN1-M7163-20X A010E1-37W
VAN1-M7163-21X A010E1-54W
VAN1-M7163-30X A010E1-44W
KGA-M7111-H0X A041E1-48W 88X VAN
KM5-M7174-11X AME05-E2-PSL-13W
KV7-M7111-B0X A041E1-11-48W VAN
VAN1-M7162-20X A010E1-35W
VAN8-M7162-20X A010E1-55W
KV8-M7162-10X A040-4E1-56W VAN
GIÁ TRỊ KV8-M71YA-00X A010E1-56W (48W)
KM1-M7162-11X A040-4E1-54W VAN
KU0-M3410-41X A010E1-32W VAN
KGA-M37P1-00X G010HE1-5W VAN
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
Đầu YTF KH2-M7101-00X A040-4E1-3W
Van thổi KGA-M7111-G0X A010E1-59W
VAN8-M7535-01X
KGB-M7163-A0X 37W + 44W + 13W VAN
KV8-M7163-A0X 37W + 44W + 13W VAN
KGA-M7111-A0X KGA-M7111-A03 ĐỐI TƯỢNG
KV7-M7110-00X / KV7-M7110-10X (ĐÁNH GIÁ L / R)
KGA-M7110-00X / KGA-M7110-10X (ĐÁNH GIÁ L / R)
KGA-M7111-G0X A010E1-59W YV88X, YV88XG VAN
KGA-M7111-H0X A041E1-48W YV88X, YV88XG
KM0-M7182-HỘP AME07-E2-PSL-12W YV88X, YV88XG
KM5-M7174-11X AME05-E2-PSL-10W ĐỐI TƯỢNG
KM1-M7163-20X A010E1-37W / 54W / 37W VAN
KM1-M7163-30X A010E1-44W 44W VAN
KM5-M7174-11X AME05-E2-PSL-13W
A040-4E1-56W VAN (CHO U / D) / KV8-M7162-11X
A040-4E1-54W VAN (CHO U / D) / KM1-M7162-10X
A010E1-35W / 55W KIỂM SOÁT KM1-M7162-20X / KV8-M7162-20X
AME05-E2-34W DỰ ÁN 21W
KHY-M7152-00 ĐỐI TƯỢNG
KHY-M7152-01 ĐỐI TƯỢNG
KHY-M7153-00 VAN
KHY-M7153-01 KOGANEI JA10AA-21W GIÁ TRỊ 0,2-0,5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W VAN 0,2-0,5MpaYS24
KHY-M7154-01X / KHY-M7154-00 / KHY-M7154-01 YS12 VAN BIT
5322 360 10207 A010E1-37W KM1-M7163-20X VAN
ĐÁNH GIÁ GIÁ TRỊ KV6-M7171-10X
KGS-M7171-A0X ĐỐI TƯỢNG AME05-E2-PSL-32W YG100
KM0-M7182-B0X ĐỐI TƯỢNG
9498 396 01089 ĐỐI TƯỢNG AME05-E2-PSL-32W YG100
KGS-M7171-AOX
HƯỚNG DẪN KGK-M9267-01X YG100
KKD-M7151-00 VAN
KHY-M7155-01 LỌC LỌC
KHY-M7155-00X LỌC LỌC
KHY-M7152-00 KIỂM SOÁT KOGANEI AME05-E2-34W VACUUM
KHY-M7154-00 BIT 1
KHY-M7154-01 BIT 1
KHY-M7155-00 LỌC LỌC 1
9965 000 03808 55W VAN
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 ĐỐI TƯỢNG
KHY-M7151-011 ĐỐI TƯỢNG, RESIN YG12
KJJ-M717B-002 JA10AA-22W
KHY-M7156-00 BIT CAP YS
KHY-M7153-003 JA10AA-21W VAN
KHY-M7154-00 BIT
KHY-M7156-00 BIT BIT
KHW-M9129-00 DƯỚI 1, CHUYỂN ĐỔI
KV8-M8883-A0X
KKE-M9127-00 DƯỚI 1, CHUYỂN ĐỔI
KKE-M919R-00 DƯỚI ĐÂY, CHUYỂN ĐỔI
KKE-M917H-00 BÊN, ConVEYOR 1250MM
KKE-M917H-50 DƯỚI, ConVEYOR 1540MM
YS12 VAN BIT KHY-M7154-01X
5322 360 10208 GIÁ TRỊ TĂNG / XUỐNG TOPAZ
5322 281 20198 KIỂM SOÁT A040-4E1
KHY-M7156-00 KHY-M7156-01 BIT CAP YG12
KGS-M37P1-00X YAMAHA YG88R Van, trục thổi
9498 396 01199 Van, trục thổi
KGR-M7111-F0X DỰ ÁN YG88 VACUUM
KV7-M7111-B0X 48W VACUUM
KM5-M7174-G0 LỌC LỌC
5322 462 11024 LỌC LỌC, NHỰA
KGB-M7163-00X ĐỐI TƯỢNG
KGB-M7163-00X YAMAHA EjectOR
ĐƠN VỊ ĐẠI DIỆN MIC8-M7163-02X YAMAHA YV100X
ĐƠN VỊ DỰ ÁN KV8-M7163-01X YV100X
9498 396 02932 MC-1 VAN KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 VAN KOGANEI JA10AA-22W
KV8-M7162-00X VAN GIẢI PHÁP YV100XG
CƠ SỞ DỰ ÁN KM5-M7174-C1X
KGT-M7163-00X KV8-M7163-A0X 37W + 44W + 13W VAN
KM5-M7174-00X VACUUM
5322 360 10327 Van lắp ráp
5322 360 10469 Van lắp ráp
Van Assembleon KGA-M37P1-00X
K87-M2140-00X
