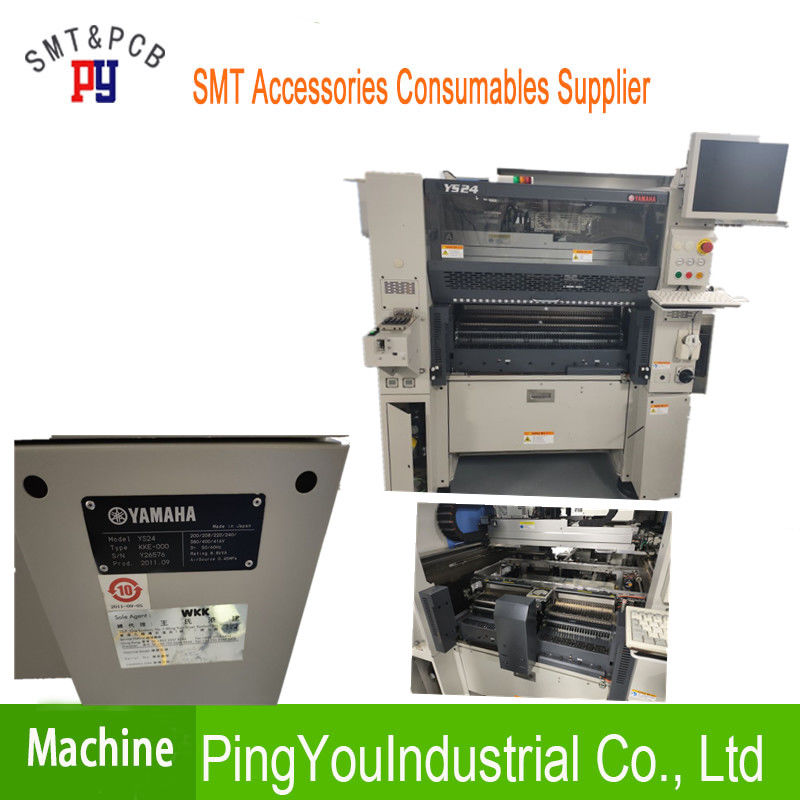

Máy mô-đun siêu tốc độ cao YS24 nhỏ gọn, Thiết bị lắp ráp Smt Pcb KKE-000

YS24 Máy siêu mô-đun siêu tốc độ nhỏ gọn KKE-000 Smt Thiết bị lắp ráp Pcb

YS24 Máy siêu mô-đun siêu tốc độ nhỏ gọn KKE-000 Smt Thiết bị lắp ráp Pcb

Yamaha YS24 Series Mount được chia thành Yamaha YS24 và

Các mẫu xe Yamaha YS24X,

Yamaha YS24 / YS24X hỗ trợ chất nền cực lớn L700 × W460mm

Bảng vị trí kép độc đáo của Yamaha, hệ thống đường ray kép.

Sản xuất YS24 trên một đơn vị diện tích 340.000 CPH / mét vuông.

72.000CPH (0,05 giây / CHIP)

Khả năng gắn kết tuyệt vời

"Băng tải giai đoạn kép" mới được phát triển 34kCPH /

Năng suất khu vực, đẳng cấp hàng đầu thế giới

L700 x W460mm Siêu lớn PCB áp dụng

Hệ thống ngõ kép của Yamaha áp dụng

Công suất nạp tối đa 120

0402 đến 32 x 32mm

Linh kiện áp dụng

72.000CPH (0,05 giây / CHIP)

Khả năng gắn kết tuyệt vời

"Băng tải giai đoạn kép" mới được phát triển 34kCPH /

Năng suất khu vực, đẳng cấp hàng đầu thế giới

L700 x W460mm Siêu lớn PCB áp dụng

Hệ thống ngõ kép của Yamaha áp dụng

Công suất nạp tối đa 120

0402 đến 32 x 32mm

Linh kiện áp dụng

Mô hình YAMAHA YS24

Áp dụng PCB L50xW50mm từ chối L700xW460mm

Độ chính xác lắp +/- 0,05mm (+ 3), +/- 0,03mm (3)

Tốc độ 72.000CPH (0,05 giây. / CHIP: Điều kiện tối ưu được thiết lập bởi Yamaha Motor)

Thành phần áp dụng

0402 đến 32x32mm MAX (Chiều cao 6,5mm trở xuống)

Các loại thành phần

120 loại (chuyển đổi cuộn băng rộng Max./8mm)

Nguồn cấp

AC ba pha 200/208/220/240/380/400/416 V +/- 10%

Nguồn cung cấp không khí

0,45MPa

Kích thước bên ngoài

L1.254x W1.687x H1.445mm (Không bao gồm các phần nhô ra)

Cân nặng

Approx. Xấp xỉ 1,700kg 1.700kg

HỘI NGHỊ CỦA KLA-M5840-04

HỘI NGHỊ 2 KLA-M5840-15

3 KLA-M5880-02 D. ĐƠN VỊ ĐÁNH GIÁ 1

4 LABA-M11B0-01, ĐIỀU KHIỂN 1

5 90K41-001390 NHÃN, CẢNH BÁO 1

ĐƠN VỊ HỆ THỐNG 6 KLW-M4209-21

7 KLW-M4530-00 KHẮC PHỤC NẾU BAN ĐÁNH GIÁ 1 YSM40R-4

KLW-M4530-10 KHẮC PHỤC NẾU BAN ĐÁNH GIÁ 1 YSM40R-2

8 BAN TẦM NHÌN 2 KLA-M441H-20

9 KLA-M4510-01 HỘI ĐỒNG NHÂN VIÊN 2

10 KLA-M4250-01 BAN LÃNH ĐẠO 1

11 KLA-M4262-01 LABEL, ĐIỀU KHIỂN 1

12 97602-04308 SCREW, PAN Head W / W 12

13 90116-12JA10 SCREW, PAN Head W / W 2

14 90K41-001630 LABEL, THẬN TRỌNG 1

15 KLA-M4255-10 FLASH DISK 4G 1

90172-00J040 RỬA, EXTL, VÒI 1

2 91312-04008 BOLT HEX, SOCKET ĐẦU 31

3 91312-06008 BOLT HEX, SOCKET ĐẦU 36

4 92902-04200 RỬA, VÒI 2

5 KHJ-MK002-20 FEEDER-50 PLATE 2

6 KHJ-MK010-20 KHUNG, TIÊU CHUẨN 1 1

7 HƯỚNG DẪN KHJ-MK011-20, PHẦN 2 1

8 KHJ-MK012-20 KHUNG, TIÊU CHUẨN 2 1

9 KHJ-MK013-20 KHUNG CHÍNH 1 1

10 KHJ-MK014-20 KHUNG CHÍNH 2 1

11 KHJ-MK015-20 KHUNG CHÍNH 3 1

12 KHJ-MK016-20 KHUNG CHÍNH 4 1

13 KHJ-MK017-20 KHUNG CHÍNH 5 1

14 KHJ-MK018-20 KHUNG CHÍNH 6 1

15 KHJ-MK019-20 KÉO 2

16 KHJ-MK020-20 PHẦN 2 12

17 KHY-M373C-10 CHAIN ​​1

18 KHY-M374C-00 CASTER 2

19 KHY-M3R16-00 PHẦN 12

20 KM0-M3741-00 CASTER 63 2

KHJ-MD201-00 PHẢN HỒI 1

VÒI 2 KHJ-MD202-00, L 1

VÒI 3 KHJ-MD203-00, R 1

4 KHJ-MD204-00 VÒI CLAMP 1

5 KHJ-MD205-00 STEDER STOPPER 1

6 KHJ-MD206-00 KẾT NỐI 1

7 KHJ-MD207-00 HIỂU 1

8 KHJ-MD208-00 TRỞ LẠI 1

9 KHJ-MD209-00 CƠ SỞ 1

10 KHJ-MD210-00 CHÂN 4

11 HƯỚNG DẪN RAJ KJJ-M371R-000 16P 1

12 KHJ-MD212-00 BKT. 12 KHJ-MD212-00 BKT. SWITCH 1 CÔNG TẮC 1

13 KHJ-MD213-00 REEL HOLDER, FIX. 13 KHJ-MD213-00 GIỮ REEL, CỐ ĐỊNH. 1 1

14 KHJ-MD214-00 REEL HOLDER, DI CHUYỂN 1

15 KHJ-MD110-00 LABEL, PITCH 1

16 KHJ-M4484-02 FDR. 16 KHJ-M4484-02 FDR. ST. ST. BOARD ASSY 1 BAN TÀI SẢN 1

BAN LED 17 KHJ-M4486-00 PITCH ASSY 1

18 BẢO VỆ KJ3-M6511-00 CIRCUIT, 1 1

19 KHJ-M537A-00 LỌC SỐ 1

20 KHJ-M6561-10 CUNG CẤP ĐIỆN 1 1

21 KHJ-M661B-01 HNS, AC TRONG 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LAMP 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, PITCH LÊN 1

26 KHJ-M663D-00 HNS, PITCH XUỐNG 1

27 KHJ-M663E-00 HNS, BỘ TẬP 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1 1

29 KJ3-M662A-00 HNS, AC IN 1 1 Bộ phận ở nước ngoài

KJ3-M661A-00 HNS, AC IN 1 1 Bộ phận nội địa

30 KHJ-MD215-001 LABEL, SERIAL 1

31 KHA-M5184-11 SEAL, NHÃN 1

32 KHY-M6417-00 SEAL, CE 1

33 KHY-M372M-00 SCREW, STAD 2

34 90563-03J100 BẠCH SPACER 4

35 92902-03200 RỬA VÒI 4

36 98902-03004 SCREW BINDING 4

37 98902-03005 SCREW TRỞ THÀNH 28

38 98902-04006 SCREW BINDING ĐẦU 10

39 98702-03006 SCREW FLAT ĐẦU 8

40 91312-03006 BOLT HEX. 40 91312-03006 BOLT HEX. SOCKET HEAD 3 M3X8 SOCKET ĐẦU 3 M3X8

41 91312-03008 BOLT HEX. 41 91312-03008 BOLT HEX. SOCKET HEAD 4 M3X7 SOCKET ĐẦU 4 M3X7

42 90990-11J003 SCREW, PAN Head W / W 16

43 $ NK-3N NYLON CLIP 12

KLF-M3TD2-00 BLOCK, LIÊN 1

2 KLF-M3TD6-00 DUCT,HNS. 2 KLF-M3TD6-00 CẤU, HNS. 1 1

3 KMB-M3TD7-00 COVER,HNS. 3 KMB-M3TD7-00 COVER, HNS. 1 1

4 KLF-M3TDD-00 XE TẢI 2

MÁY GIẶT POLY 5 KLF-M3TDE-00 0,5 4

6 KLF-M3TDF-00 TIÊU CHUẨN, KẾT NỐI 2

7 KLF-M3TDG-00 COVER,FES CONN. 7 KLF-M3TDG-00 COVER, FES CONN. 1 1

8 LC1-M91A1-00 ĐÔI 2

9 $ TSH4-M5M LIÊN 4

10 KV8-M37S2-00 AIR SOCKET,2 ASSY. 10 KV8-M37S2-00 SOCKET KHÔNG KHÍ, 2 ASSY. 3 3

11 KLF-M37S2-00 AIR SOCKET,3 ASSY. SOCKET 11 KLF-M37S2-00, 3 ASSY. 1 1

12 $ NK-2N NYLON CLIP 2

13 90990-41J151 THU 1 2

14 KLF-M3TB1-01 COVER UPVER 1.46 1 Băng nhựa

15 KLF-M3TB5-00 BẢO HIỂM CAO CẤP 2.46 1

16 91312-03014 BOLT, HEX.SOCKET ĐẦU 4 M3X14

17 91312-04006 BOLT HEX.SOCKET ĐẦU 12 M4X6

18 91312-04025 BOLT HEX.SOCKET ĐẦU 4 M4X20

19 91312-06016 BOLT HEX.SOCKET ĐẦU 4 M6X16

20 90990-32J005 BOLT, HOA 2

21 90112-2AJ008 BOLT HEX.SOCKET ĐẦU 4

22 97602-04308 SCREW, PAN Head W / W 2

23 98902-03004 SCREW BINDING ĐẦU 3

24 92A08-03305 SCREW, TẬP 4

25 KLF-M3T75-00 CÒN, ĐÁNG 1

26 91312-04008 BOLT HEX.SOCKET ĐẦU 2

27 KMB-M3TD8-00 BẢNG 1

MÁY CẮT KLF-M3T05-00 ,, LÊN 46 2

VÒI 2 KLF-M3T06-01, BASE3 1

3 CẮT KLF-M3T07-A0, ÍT 46 1

4 KLF-M3T08-00 BAR 2

VÒI 5 KLF-M3T09-00, 4 46 1

6 KLF-M3T25-10, NGAY LẬP TỨC 1

7 KLF-M3T26-00 COVER, CẮT 46 1

8 KLF-M3T77-02 STAY,CUTTER HNS. 8 KLF-M3T77-02, CẮT HNS. 1 1

9 KLF-M3T0N-02 COVER, M 46 1

10 KHY-M3T24-10 DAMPER STOPPER 1

11 90K72-6L0130 LM RAIL, 20 3

12 90K80-020L00 LM BLOCK, HSR20-L 3

13 KHY-M3T23-00 DAMPER STAY 2 M18

14 KHY-M3T22-01 SỐC BẠC 2 M18

15 KLF-M3T15-01, NGAY L 1

16 KLF-M3T15-11, TRƯỚC R 1

17 KLF-M3TB2-00 STAY, SLIAN L 1

18 KLF-M3TB2-10, TRƯỢT R 1

19 $ NK-2N NYLON CLIP 4

20 91312-04008 BOLT HEX.SOCKET ĐẦU 7 M4X8

21 91312-04010 BOLT HEX.SOCKET ĐẦU 6 M4X10

22 91312-05010 BOLT HEX.SOCKET ĐẦU 6 M5X10

23 91312-05012 BOLT HEX.SOCKET ĐẦU 7 M5X12

24 91312-05014 BOLT HEX.SOCKET ĐẦU 12 M5X14

25 91312-05018 BOLT HEX.SOCKET ĐẦU 6 M5X18

26 91312-05025 BOLT HEX.SOCKET ĐẦU 4 M5X25

27 91312-05030 BOLT HEX.SOCKET ĐẦU 4 M5X30

28 91312-06014 BOLT HEX.SOCKET ĐẦU 4 M6X14

29 91312-06018 BOLT HEX.SOCKET ĐẦU 2 M6X18

30 91312-06020 BOLT HEX.SOCKET ĐẦU 10 M6X20

31 91312-06030 BOLT HEX.SOCKET ĐẦU 4 M6X30

32 97602-04308 SCREW, PAN Head W / W 4
