Hồ sơ nhiệt thông minh Thiết bị lắp ráp SMT KIC X5 Hồ sơ thông minh 7-12 Kênh

Hồ sơ nhiệt thông minh SMT KIC Profiler X5 Hồ sơ thông minh 7-12 kênh cho máy lò nướng lại

Phần cứng mạnh mẽ và nhỏ gọn với bảo hành 2 năm

This new and improved thermal profiler hardware is designed to withstand the roughest and toughest daily handling. Phần cứng profiler nhiệt mới và cải tiến này được thiết kế để chịu được việc xử lý hàng ngày khó khăn và khắc nghiệt nhất. In addition, the electronic circuitry has been changed to tolerate a higher level of voltage spikes Ngoài ra, các mạch điện tử đã được thay đổi để chịu được mức tăng điện áp cao hơn
that occur occasionally in some ovens and wave solder machines. thỉnh thoảng xảy ra ở một số lò và máy hàn sóng. KIC is putting its money where its mouth is by offering a standard two year warranty on this durable profiler. KIC đang đặt tiền của mình vào nơi có miệng bằng cách cung cấp bảo hành hai năm tiêu chuẩn cho hồ sơ bền này.

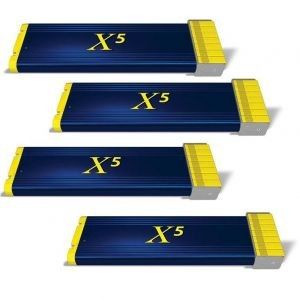

The X⁵™ thermal profiler is available in 7, 9, and 12 channel versions using standard type K thermocouple connectors. Cấu hình nhiệt X⁵ ™ có sẵn trong các phiên bản 7, 9 và 12 kênh sử dụng đầu nối cặp nhiệt điện loại K tiêu chuẩn. Acquiring more data in a small unit is only the beginning. Thu thập thêm dữ liệu trong một đơn vị nhỏ chỉ là khởi đầu. The X⁵'s industry leading performance provides better data acquisition to precisely identify what is going on with each thermal profile and process in the factory. Hiệu suất hàng đầu trong ngành của X⁵ cung cấp khả năng thu thập dữ liệu tốt hơn để xác định chính xác những gì đang diễn ra với từng cấu hình và quy trình nhiệt trong nhà máy. Thermal profile data are conveniently transferred to your computer via a USB connection. Dữ liệu cấu hình nhiệt được truyền thuận tiện vào máy tính của bạn thông qua kết nối USB. The X⁵'s RF version transfers the profile data in real time to the PC via wireless radio frequency transmitters. Phiên bản RF của X⁵ chuyển dữ liệu cấu hình trong thời gian thực sang PC thông qua các máy phát tần số vô tuyến không dây. Standard AAA batteries power the X⁵ and you have the option of using rechargeable batteries if you prefer. Pin AAA tiêu chuẩn cung cấp năng lượng cho X⁵ và bạn có tùy chọn sử dụng pin sạc nếu muốn. The X⁵ is also powered via the USB cable when connected to a computer, bypassing the batteries, thus extending the duration of their use. X⁵ cũng được cấp nguồn qua cáp USB khi được kết nối với máy tính, bỏ qua pin, do đó kéo dài thời gian sử dụng.

Phần mềm thông minh dữ liệu

The X⁵'s thermal profiling software uses a modern, graphical interface that quickly and intuitively guides you through the task of profiling. Phần mềm định hình nhiệt của X⁵ sử dụng giao diện đồ họa hiện đại, nhanh chóng và trực quan hướng dẫn bạn thực hiện công việc định hình. All your critical profile and process data are measured including slope, peak temperature, time above liquidous, etc. In addition, the software measures the Process Window Index™ (PWI) statistic. Tất cả hồ sơ quan trọng và dữ liệu quy trình của bạn được đo bao gồm độ dốc, nhiệt độ cao nhất, thời gian trên chất lỏng, v.v. Ngoài ra, phần mềm đo thống kê Chỉ số cửa sổ quy trình ™ (PWI). The PWI mathematically and objectively identifies your profile's 'fit' to the established process window. PWI về mặt toán học và khách quan xác định 'phù hợp' hồ sơ của bạn với cửa sổ quy trình đã thiết lập. A PWI less than 100 indicates an in-spec profile. PWI dưới 100 chỉ ra một hồ sơ cụ thể. The PWI is lower as your process is centered within the process window. PWI thấp hơn vì quy trình của bạn được tập trung trong cửa sổ quy trình. Therefore, the lower your PWI, the deeper in the sweet spot of the process window. Do đó, PWI của bạn càng thấp, càng sâu trong điểm ngọt ngào của cửa sổ quy trình. The PWI also instantly reveals where your process or the oven needs to be adjusted. PWI cũng ngay lập tức tiết lộ nơi quy trình của bạn hoặc lò nướng cần được điều chỉnh. Manual prediction capability comes standard with the X⁵ allowing you to instantly view the expected change in the profile to changes in the oven setpoints. Khả năng dự đoán thủ công đạt tiêu chuẩn với X⁵ cho phép bạn xem ngay sự thay đổi dự kiến ​​trong cấu hình để thay đổi điểm đặt lò. The X⁵ dual mode includes the passive profiling recording functionality and the active oven setup and process optimization capability. Chế độ kép X⁵ bao gồm chức năng ghi hồ sơ thụ động và thiết lập lò chủ động và khả năng tối ưu hóa quy trình. The Navigator Power™ software feature automates process improvement and equipment/machine optimization for you and ships standard with the X⁵. Tính năng phần mềm Navigator Power ™ tự động cải tiến quy trình và tối ưu hóa thiết bị / máy cho bạn và vận chuyển tiêu chuẩn với X⁵. Within seconds, the Navigator Power will identify the single best oven setup based on your choice of 3 optimization criteria: Trong vài giây, Bộ điều hướng sẽ xác định thiết lập lò duy nhất tốt nhất dựa trên sự lựa chọn của bạn về 3 tiêu chí tối ưu hóa:

Trung tâm của cửa sổ quá trình

Tốc độ băng tải tối đa

Sử dụng điện tối thiểu

The X⁵ thermal profiler also comes standar with SPC charting software that helps reveal changes in the profile over time. Trình cấu hình nhiệt X⁵ cũng đi kèm với phần mềm biểu đồ SPC giúp tiết lộ các thay đổi trong cấu hình theo thời gian. The X⁵ hardware and software establish a new generation of profiler to improve your equipment's production quality, productivity, and documentation. Phần cứng và phần mềm X⁵ thiết lập một thế hệ trình hồ sơ mới để cải thiện chất lượng sản xuất, năng suất và tài liệu của thiết bị.

See the video. Xem video. In spec reflow oven setup with numerous unique component process windows on the same board. Trong thiết lập lò phản chiếu spec với nhiều cửa sổ quy trình thành phần độc đáo trên cùng một bảng.

Kiểu dữ liệu: dữ liệu được tải xuống máy tính thông qua cáp USB sau khi chạy.

Dual Unit Model: data are sent to the computer in real-time during the run. Mô hình đơn vị kép: dữ liệu được gửi đến máy tính trong thời gian thực trong quá trình chạy. Data are also stored internally for USB download after the run. Dữ liệu cũng được lưu trữ nội bộ để tải xuống USB sau khi chạy.

Note: The Profiling Software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Lưu ý: Phần mềm cấu hình có thể giao tiếp trực tiếp với một số bộ điều khiển lò, loại bỏ nhu cầu nhập dữ liệu điểm đặt thủ công. Please consult your oven supplier for availability. Vui lòng tham khảo nhà cung cấp lò nướng của bạn để sẵn sàng. The Profiling Software is dongle protected. Phần mềm Profiling được bảo vệ. Accuracy based on factory calibration. Độ chính xác dựa trên hiệu chuẩn nhà máy.

Hồ sơ giảm xuống một số duy nhất

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI đo lường mức độ phù hợp của hồ sơ với cửa sổ quy trình theo cách toán học và khách quan bằng cách sử dụng một số duy nhất. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Điều này hỗ trợ trong việc tối ưu hóa quy trình bằng cách so sánh và xếp hạng các hồ sơ thay thế về mức độ phù hợp với cửa sổ quy trình có sẵn. The lower the PWI, the more efficient and stable the process! PWI càng thấp, quá trình càng hiệu quả và ổn định! (See the PWI data sheet for a detailed explanation) (Xem bảng dữ liệu PWI để được giải thích chi tiết)

Độ bền tối đa tính bằng phút ở nhiệt độ quy định

Nội dung X⁵ Kit

Hồ sơ

Tấm chắn nhiệt

CD phần mềm

Phần mềm bảo vệ Dongle

Cáp USB (A Nam / Mini-B)

Pin AAA (6)

Cây kéo

Trạm gốc (Bộ thu / phát) *

Hộp đồ

Cặp nhiệt điện *

Hướng dẫn sử dụng điện tử

Hướng dẫn phần cứng điện tử

Găng tay

Bắt đầu khóa hướng dẫn

Giấy chứng nhận hiệu chuẩn

Cáp USB Gold A Nam / A Ext
