Chì miễn phí Thiết bị lò nướng Reflow hồ sơ nhiệt KIC K2 Hồ sơ hồ sơ thông minh

Thiết bị lò nướng Reflow hồ sơ nhiệt KIC K2 Hồ sơ hồ sơ thông minh

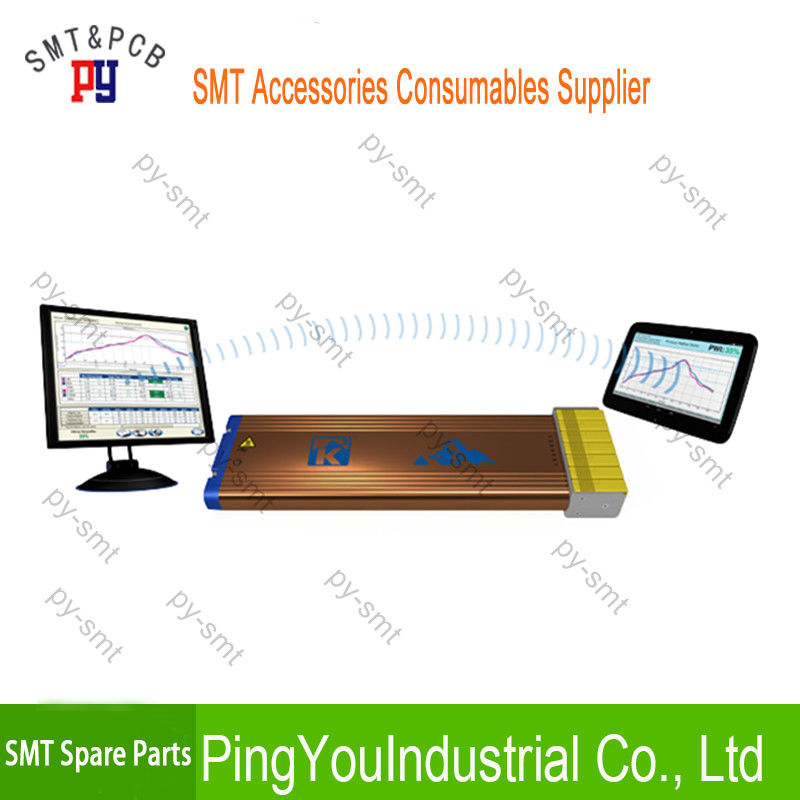

Thuận tiện xem và chia sẻ hồ sơ nhiệt lò nóng trên thiết bị di động

Setter hồ sơ tầm trung thế hệ mới

Trình thiết lập hồ sơ thế hệ mới thay thế cho trình biên dịch công nghệ cũ của KIC

Giá cả cạnh tranh cho thị trường tầm trung

Phần cứng nhỏ gọn và mạnh mẽ

K² sẽ phù hợp với các buồng được làm nóng chặt chẽ thường thấy trong sản xuất không có chì

7 kích thước đơn vị TC:

206 x 60 x 17 (mm)

Khiên: 302 x 75 x 23 (mm)

9 kích thước đơn vị TC

206 x 75 x 17 (mm)

Khiên: 312 x 90 x 23 (mm)

Phần cứng bền được thiết kế để chịu được môi trường sản xuất thô

Hoạt động không an toàn

Tự động khởi động khi nhiệt độ dưới mức kích hoạt 'bắt đầu' được chỉ định, bảo vệ K² và đảm bảo các điểm bắt đầu nhất quán và cấu hình lặp lại

Phần cứng được thiết kế để đo lường chính xác

Kỹ sư thiết lập các thông số liên quan đến chất lượng và năng suất:

Cấp độ PWI

Tốc độ băng tải tối thiểu / tối đa cho phép

Nhiệt độ tối đa cao nhất, vv

Để sử dụng bởi các nhà điều hành lò phản chiếu, kỹ thuật viên và kỹ sư, những người cần một hồ sơ nhiệt lò phản xạ

Phần mềm cài đặt lò nướng Reflow

KIC's optimization software does a complete search for all possible combinations of oven zone temperatures and conveyor speeds. Phần mềm tối ưu hóa của KIC thực hiện tìm kiếm hoàn chỉnh cho tất cả các kết hợp có thể có của nhiệt độ vùng lò và tốc độ băng tải. It selects the very best oven setup for each new product within seconds Nó chọn thiết lập lò nướng tốt nhất cho mỗi sản phẩm mới trong vài giây

Tiêu chí thiết lập có thể lựa chọn của người dùng tập trung vào việc định vị hồ sơ theo hướng:

trung tâm của cửa sổ quá trình

tốc độ băng tải tối đa

sử dụng điện lò tối thiểu

Phân tích hồ sơ tức thời và khách quan

Chỉ số cửa sổ quy trình nổi tiếng (PWI) của KIC giải thích cách cấu hình phù hợp với cửa sổ quy trình đã thiết lập, với một số duy nhất:

PWI trên 100 = hồ sơ ra khỏi spec

PWI ở 100 = hồ sơ ngay trên giới hạn thông số kỹ thuật

PWI dưới 100 = hồ sơ trong spec

PWI tại 0 = trung tâm chính xác của cửa sổ quy trình

Phân tích hồ sơ ngay lập tức

Phân tích hồ sơ khách quan và nhân sự

Dữ liệu hồ sơ bên ngoài hiển thị

Truy cập dữ liệu hồ sơ K² trên PC hoặc thiết bị di động

Dữ liệu hồ sơ có thể được hiển thị theo hai cách:

Trên PC lò nướng hoặc PC định hình

Trên thiết bị di động được ủy quyền của Android

Chức năng chia sẻ thuận tiện cho dữ liệu hồ sơ đã chọn

Mô hình dữ liệu: dữ liệu được tải xuống máy tính thông qua cáp USB sau khi chạy

Trình xem hồ sơ di động của KIC là WiFi
và tương thích Bluetooth.

Note: The KIC software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Lưu ý: Phần mềm KIC có thể giao tiếp trực tiếp với một số bộ điều khiển lò, loại bỏ nhu cầu nhập dữ liệu điểm đặt thủ công. Please consult your oven supplier for availability. Vui lòng tham khảo nhà cung cấp lò nướng của bạn để sẵn sàng. The KIC software is dongle protected. Phần mềm KIC được bảo vệ dongle.

Hồ sơ giảm xuống một số duy nhất

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI đo lường mức độ phù hợp của hồ sơ với cửa sổ quy trình theo cách toán học và khách quan bằng cách sử dụng một số duy nhất. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Điều này hỗ trợ trong việc tối ưu hóa quy trình bằng cách so sánh và xếp hạng các hồ sơ thay thế về mức độ phù hợp với cửa sổ quy trình có sẵn. The lower the PWI, the more efficient and stable the process! PWI càng thấp, quá trình càng hiệu quả và ổn định! (See the PWI data sheet for a detailed explanation) (Xem bảng dữ liệu PWI để được giải thích chi tiết)

Độ bền tối đa tính bằng phút ở nhiệt độ quy định

Nội dung Kit K²

• Hồ sơ Setter
• Tấm chắn nhiệt
• CD phần mềm
• Phần mềm bảo vệ Dongle
• Cáp USB (A Nam / Mini-B)
• Pin AAA (6)
• Cây kéo

• Cặp nhiệt điện
• Hộp đồ
• Hướng dẫn sử dụng điện tử
• Hướng dẫn phần cứng điện tử
• Găng tay
• Bắt đầu khóa hướng dẫn
• Giấy chứng nhận hiệu chuẩn
